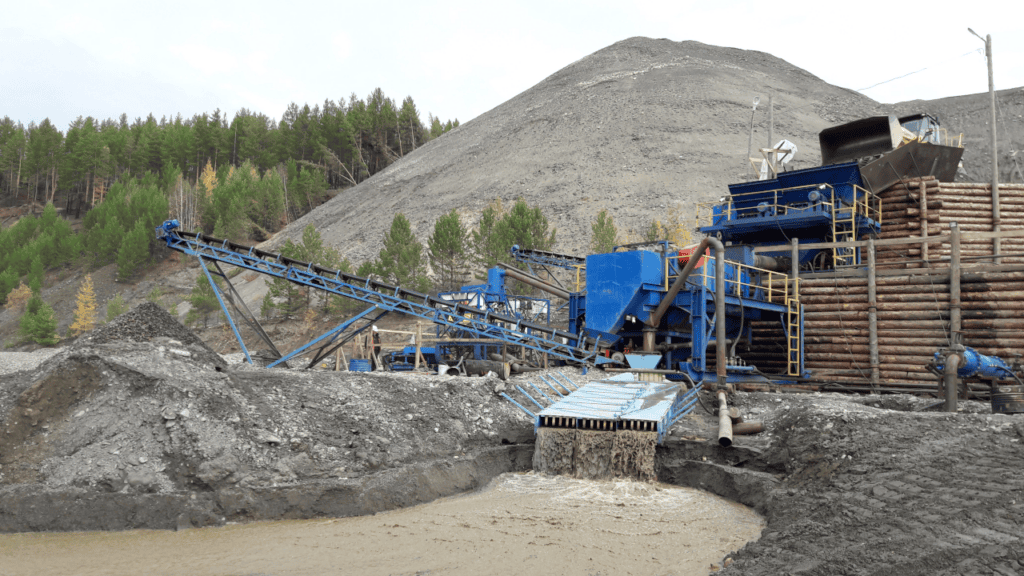

Промывочный прибор — класс установок обогащения минерального сырья для промышленной переработки рыхлых золотосодержащих песков: россыпей и эфельных отвалов прошлых лет отработки. Предлагаемая нами схема строится на дезинтеграции, классификации по узким классам крупности и последующее раздельное обогащение с применением интенсивной гравитации на центробежных концентраторах для мелких фракций.
Прибор рассчитан на непрерывную промышленную работу в течение всего сезона с производительностью до 1500 м3 сутки, в зависимости от свойств перерабатываемого материала. Он одинаково эффективен как для целиковых россыпей, так и для эфельных отвалов, оставшихся от прежней первичной промывки на шлюзах.
Модульный принцип, отсутствие необходимости в капитальном строительстве и возможность размещения без фундаментов на выровненной площадке продолжает нашу концепцию нестационарных обогатительных комплексов.
Для каких задач нужен промывочный прибор
Переработка песков россыпных месторождений
Пески россыпных месторождений подаются в технологическую схему без специальной подготовки, разве что крупный негабарит отсекается на приемном бункере. Задача прибора — раскрыть золото из глинистых включений (дезинтеграция), отделить пустую фракцию и извлечь золото: крупное и среднее на шлюзе, а мелкое, пластинчатое и плавучее на центробежных концентраторах.
Переработка эфельных отвалов
Эфельные отвалы — это хвосты первичной промывки крупностью в основном до 16 мм. В них преобладает мелкое и уплощенное золото, поскольку крупное золото шлюз выбрал еще при первичной промывке песков. Если эфеля свежие, то схема может быть короткая — без операции дезинтеграции. Лежалые эфеля перерабатываются по полной схеме как и первичные пески.
Работа на глинистом сырье
Если промывистость песков или эфелей низкая, в схему обязательно добавляют модуль дезинтеграции — скруббер мельничного типа с приводом от автомобильных колес той же конструкции, что мы применяем в мельницах на колесах. Крупная галя внутри барабана перекатывается и оттирает глину от золотосодержащего материала. Для сухой или слабоглинистой россыпи этот модуль не нужен, материал подают через питатель прямо на грохот.
Шлюз не справляется с извлечением мелкого золота
Классическая шлюзовая промывка эффективно извлекает крупное, среднее и хорошо окатанное золото.Проблемы возникают если золото мелкое, тонкое и пластинчатое. Согласно методическим рекомендациям 2007 года к классификации запасов россыпных месторождений, потери мелкого и тонкого и пластинчатого золота на некоторых объектах составляют от 30 до 80 %. При этом разведка большинства россыпей велась в те годы, когда надежных способов извлечения такого золота просто не было, и эти запасы на баланс не ставились.
Разные аппараты извлекают разную крупность золота. Центробежный концентратор отлично извлекает золото, в том числе плавучее, в широком диапазоне крупности от 0,025 до 2 мм. Учитывая его высокую удельную производительность, включение его в технологическую схему промывочного прибора — необходимость.
На одном из объектов наших заказчиков центробежные концентраторы дали ощутимый прирост извлечения золота в товар. Мы доизвлекли 0,11 г/м3 тонкого металла из текущих эфелей прибора, который работал по шлюзовой схеме на песках с исходным содержанием около 0,50 г/м3. При этом из лежалых эфелей прошлых лет отработки на ГЭПах результат доизвлечения составил 0,3-0,5 г/м3.
Развитая технологическая схема
Технологическая схема извлечения тонкого и пластинчатого золота из россыпей и эфельных отвалов строится на дезинтеграции исходного материала, промывке и классификации по узким классам крупности и раздельном извлечении золота исходя из крупности материала и золота в нем.
- Сначала пески ковшовым погрузчиком подают в бункер-питатель с колосниковой решеткой, которая отсекает крупный негабарит.
- Если сырье глинистое, перед грохотом стоит модуль дезинтеграции, где происходит смешение материала с водой и механическое раскрытие частиц золота из глины. Для свежих эфельных отвалов и легкопромывистых песков этот модуль может быть исключен — материал подают прямо на грохот.
- Двухдечный высокочастотный вибрационный грохот делит поток на классы крупности. Верхняя дека отсекает материал крупнее 10 (15) мм и направляет его сразу в отвал без обогащения, это галя.
- Нижняя дека делит на класс -10 +2 мм, с выводом его на шлюз, и класс -2 мм, который поступает на интенсивную гравитацию.

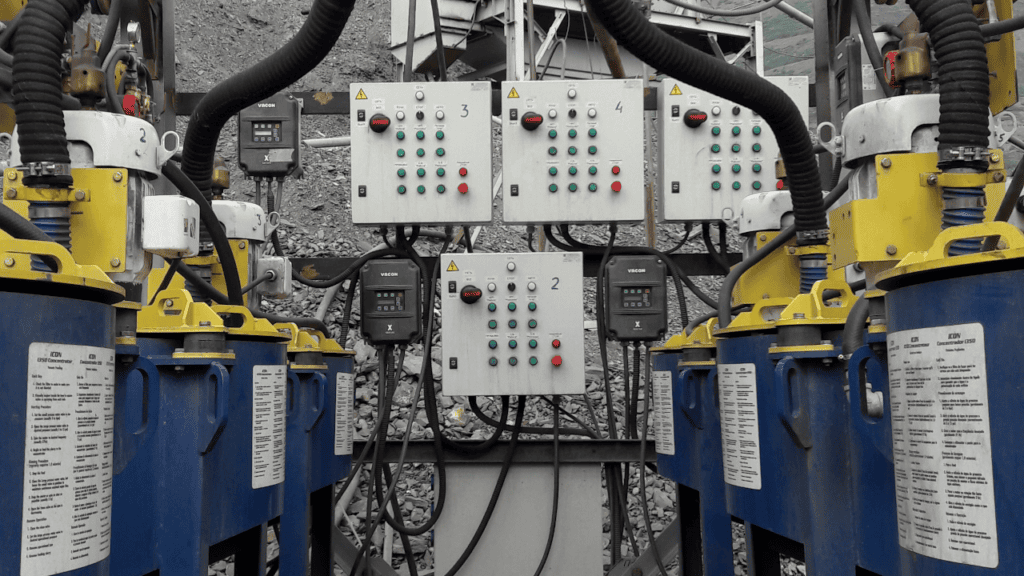

- Интенсивная гравитация осуществляется в центробежных концентраторах АИ-1350, где центробежное поле регулируется в пределах 50-120 единиц G, что позволяет эффективно извлекать тонкое и пластинчатое золото. Увеличение центробежной силы выше 120 G нерационально ввиду повышения износа частей концентратора соприкасающихся с пульпой и снижения эффективности извлечения золота для такой крупности материала.
- Фракция -10+2 мм и хвосты концентратора проходят через шлюз. Он извлекает крупное и среднее золото, а также одновременно служит визуальным контролем извлечения золота на концентраторах.
Расход технологической воды и распределение по технологическим операциям зависит от гранулометрического состава песков и эфелей и уточняется на этапе инжиниринга.
| Точка подачи | Расход |
|---|---|
| Распульповка исходного материала в приемном бункере или скруббере (в зависимости от комплектации прибора) | часть общего расхода, уточняется на этапе инжиниринга |
| Орошение грохота | часть общего расхода, уточняется на этапе инжиниринга |
| Флюидизационная вода в концентраторы | 12-20 м3/ч на каждый концентратор |
| Питание шлюза | часть общего расхода, уточняется на этапе инжиниринга |
Состав комплекса
| Модуль | Назначение |
|---|---|
| Бункер-питатель с системой орошения | Равномерная подача и первичная распульповка материала |
| Модуль дезинтеграции, скруббер мельничного типа | Опция для глинистого сырья, разрушает сростки золота с глиной |
| Вибрационный грохот двухдечный | Отсечение негабарита и классификация по узким классам крупности |
| Центробежные концентраторы АИ-1350, один или два | Первичное и контрольное гравитационное обогащение |
| Распределитель питания с байпасом | Равномерная загрузка концентраторов, защита схемы при пиковой подаче |
| Шлюз мелкого наполнения | Доизвлечение крупного золота, контроль качества обогащения |
| Насосное и водоподготовительное оборудование | Перекачка пульпы, подача воды, фильтрация флюидизационной воды |
При наличии данных по промываемому материалу комплектацию прибора собираем индивидуально под объект, а не выдаем одним фиксированным набором. При переработке не слежавшихся эфелей с небольшим количеством золота, как правило, достаточно одного концентратора без модуля дезинтеграции. Под глинистую россыпь с труднопромывистыми песками и значительным количеством мелкого золота схему усиливают скруббером и вторым концентратором.
Технические характеристики промышленного промывочного прибора
Значения соответствуют типовой промышленной комплектации на базе грохота ГВЧ-42 и концентраторов АИ-1350, при необходимости уточняются расчетом под конкретный объект.
| Параметр | Значение |
|---|---|
| Производительность по исходным пескам | до 150 т/ч (зависит от грансостава и промывистости песков) |
| Крупность материала в питании | до 150 мм, рекомендуется не более 100 мм |
| Влажность исходных песков | до 5 % |
| Режим работы | сезонный, 2 смены по 11 часов |
| Расход технологической воды | 300-400 м3/ч, уточняется на этапе инжиниринга |
| Установленная электрическая мощность | 100 кВт |
| Конечная продукция | гравитационный концентрат на доводку |
Центробежные концентраторы АИ-1350 в составе прибора
Основной узел схемы, концентратор АИ-1350, производительностью до 150 т/ч по твердому и до 200 м3/ч по пульпе, но не более 50 % тв. по весу. Максимальный размер частиц в питании не более 2 мм. Диапазон центробежной силы регулируется от 50 до 200 единиц G, вес аппарата 2950 кг, мощность электродвигателя 18,5 кВт. Расход ожижающей воды 12-20 м3/ч, цикл разгрузки 90-120 секунд, вес концентрата за разгрузку от 14 до 42 кг в зависимости от содержания тяжелых минералов в нём.
При необходимости промывочный прибор можно собрать на базе нескольких концентраторов АИ-350.
Производительность АИ-350 достигает 15 т/ч по твердому, но не более 30 м3/ч, вес 450 кг, мощность 4 кВт. В базовую схему промышленного прибора он обычно не входит, но используется если требуется собрать более надежную схему прибора с высоким КИО. Параллельная установка нескольких концентраторов позволяет распределять питание между концентраторами в процессе разгрузки одного из них, или выводить один концентратор на техническое обслуживание без остановки промывочного прибора.
Поставка
Комплекс изготавливается на производственных площадках в Обнинске, Екатеринбурге либо в Иркутске, и отгружается на площадку технологическими модулями в полусобранном виде. Срок изготовления и поставки от подписания договора и получения аванса, как правило, укладывается в 20 недель. Гарантия составляет 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Монтаж, пусконаладка и возможное операторство оформляются отдельным договором.
Промывочный прибор и НОК «Разведчик»
Комплексы этого типа между собой не конкурируют, поскольку имеют различный типоразмер оборудования и решают разные задачи, которые стоят перед недропользователем на разных стадиях жизни объекта.
| НОК «Разведчик» | Промышленный промывочный прибор |
|---|---|
| Разведка и технологическое опробование | Промышленная переработка песков |
| Получение данных об извлечении и распределении металла по классам | Стабильная переработка больших объемов |
| Разведочные и опытные объемы, 10-20 т/ч | Производственная программа сезона, до 150 т/ч |
| Раздельный сбор концентратов по классам для интерпретации | Максимальный съем металла в товарный продукт |
| Проверка технологических решений перед проектированием | Выполнение уже принятой технологической схемы |
Практический сценарий выглядит так. Сначала НОК «Разведчик» отрабатывает пробы на участке с получением данных по обогатимости и распределению золота. Затем по ним выбирают схему и типоразмер промышленного оборудования, либо корректируют параметры действующего прибора. Наконец, на участок заходит промышленная установка, которая работает уже под известное сырье.
Для рудного сырья и делювиальных песков требуется НОК «Первопроходец» с дроблением и измельчением.
Что стоит уточнить до заказа
Прибор идет в базовой конфигурации, однако может быть изменен с учетом особенностей объекта. Поэтому до формирования комплектации мы обычно уточняем несколько позиций.
- гранулометрический состав песков или эфелей и содержание глинистой составляющей;
- предполагаемую крупность золота, если есть данные предыдущего опробования;
- источник и качество технологической воды, необходимость насосной группы;
- планируемую производительность и режим работы по сезону;
- условия площадки, подъездные пути и энергоснабжение.
Частые вопросы
Чем промышленный прибор отличается от НОК «Разведчик»?
Прежде всего масштабом и назначением. «Разведчик» дает технологические данные на разведочных и опытных объемах. Промышленный прибор ведет производственную переработку всю сезонную программу.
Можно ли одним прибором перерабатывать и россыпь, и эфельный отвал?
Да, схема одна и та же для обоих типов сырья. Отличаются только гранулометрия и влажность конкретного объекта.
Нужен ли модуль дезинтеграции каждому объекту?
Нет. Модуль дезинтеграции нужен там, где пески глинистые и промывистость средняя или плохая. Для чистой россыпи схема работает без него, прямо с грохота.
Какое золото извлекает схема?
Широкого диапазона крупности, включая мелкое и плавучее золото и золото пониженной гравитационной крупности. Именно это золото обычный шлюз или отсадочная машина пропускают в хвосты.
Чем прибор отличается от НОК «Первопроходец»?
«Первопроходец» рассчитан на рудное сырье с дроблением и измельчением. Этот прибор таких операций не включает и работает только с россыпями и эфельными отвалами.
Как обеспечивается вода на объекте?
Прибор работает на оборотной воде, часть которой идет через фильтры. Источник водоснабжения и его подготовку обеспечивает заказчик.
Подбор прибора под задачу
Мы можем поставить стандартный промывочный прибор. Однако при наличии данных по вашему материалу можем рекомендовать индивидуальную комплектацию. Для этого нам требуется грансостав материала, его промывистость, объемы промывки за сезон, требования к конечным товарным продуктам. По вопросам комплектации, сроков и стоимости обращайтесь к нашим специалистам через раздел контактов.
