ООО «Алмазинтех – консультации и инжиниринг» совместно с производственным партнёром ООО «ВГП-СпецТех» успешно разработали и наладили серийное производство российского центробежного концентратора АИ-350 (UGM-4) – полнофункционального импортозамещающего аналога известного канадского оборудования iCON i350 и Falcon SB400. Санкции и ограничения поставок канадских концентраторов создали значительную проблему для российских золотодобывающих предприятий, но отечественный центробежный концентратор полностью решил эту задачу. Этот высокопроизводительный гравитационный концентратор разработан специально для российских малотоннажных, опытно-промышленных и геологоразведочных работ, которые требуют надежного и эффективного оборудования для гравитационного обогащения без зависимости от канадских поставок. Отечественный центробежный концентратор АИ-350 доступен по конкурентной цене с гарантией быстрого сервисного обслуживания и оперативной поставки запасных частей по всей территории России.
Конструкция и рабочий принцип
Разработка отечественного малотоннажного концентратора велась на основе глубокого анализа оригинальной конструкции iCON i350 и Falcon SB400 с полным сохранением всех технологических решений, обеспечивающих высокую эффективность гравитационного обогащения. Российский центробежный концентратор АИ-350 демонстрирует идентичные эксплуатационные характеристики и может перерабатывать до 10–15 т/ч песков, руд или россыпного материала при пропускной способности по пульпе до 30 м3/ч.
Гравитационный концентратор создает центробежное ускорение от 100 до 150 G и обеспечивает высококачественное разделение минералов по плотности, что позволяет эффективно извлекать золото и другие ценные компоненты из материала крупностью до 2,5 мм. Ключевая особенность концентратора состоит в периодической разгрузке концентрата, которая позволяет достигать высокого коэффициента обогащения.
Площадь концентрирующей поверхности чаши составляет 0,23 м2, а за один цикл можно получить от 3 до 6 кг богатого гравитационного концентрата. Для работы малотоннажного концентратора требуется подача технологической воды в количестве 3–5 м³/ч с давлением 10–20 PSI (0,7–1,4 бар) для ожижения накапливаемого концентрата в зоне концентрации. Электропривод мощностью 4 кВт обеспечивает стабильную и долгосрочную работу гравитационного концентратора с возможностью автоматической разгрузки концентрата.
Взаимозаменяемость с iCON i350 и Falcon SB400
Конструктивно российский центробежный концентратор АИ-350 выполнен с абсолютной точностью воспроизведения оригинальна, что гарантирует полную взаимозаменяемость всех компонентов с канадским оборудованием. Импеллер, чаша, конус и другие элементы концентратора изготовлены с соблюдением тех же технических требований и допусков, что и у оригинального iCON i350 и Falcon SB400. Это означает, что российские золотодобывающие предприятия могут легко заменить импортный центробежный концентратор на отечественный АИ-350 без каких-либо модификаций существующего оборудования и без переобучения персонала.
Российский аналог iCON i350 полностью исключает зависимость от поставок из Канады и США. Все крепёжные элементы, детали и запасные части совместимы с оригинальным оборудованием – возможна прямая замена изнашиваемых частей. Компоновка подключения воды и пульпы аналогична оригинальной, что позволяет интегрировать гравитационный концентратор в существующую инфраструктуру без использования каких-либо адаптеров.
Автоматизированное управление и надежность

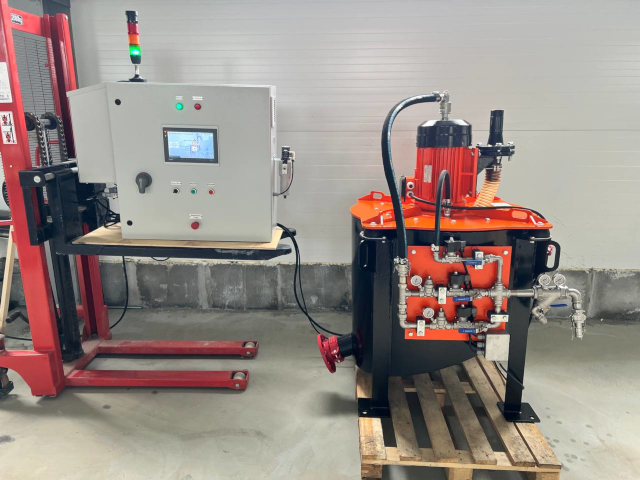

Концентратор поставляется в комплекте с современным шкафом управления, который автоматизирует процесс разгрузки концентрата и обеспечивает непрерывный контроль всех технологических параметров. Система автоматического управления позволяет контролировать время циклов, давление воды, скорость вращения и режимы разгрузки концентрата. Операторы получают полную информацию о работе оборудования на дисплее управления, а встроенная система диагностики заблаговременно предупреждает о необходимости технического обслуживания или возможных неисправностях.
Электропривод представлен отечественным электродвигателем, совместимым с системами VFD и заменяющим оригинальный канадский Baldor. Система ведёт точный учёт времени работы оборудования и оперативно сообщает оператору об ошибках и аварийных ситуациях, что минимизирует простои и повышает общую эффективность гравитационного обогащения.
Эффективность на различных типах материалов
Российский центробежный концентратор АИ-350 показывает превосходные результаты при извлечении золота различной крупности, начиная от тончайших частиц размером 10–20 мкм до зерен 2–2,5 мм. Гравитационный концентратор одинаково эффективно работает как с первичным золотосодержащим материалом (руда, пески россыпей), так и с техногенными отходами (хвосты ЗИФ, эфельные отвалы, клинкер). Особенно впечатляющие результаты достигаются при извлечении тонкого и пластинчатого золота при россыпной золотодобыче.
Малотоннажный концентратор идеально подходит для:
- опытно-промышленных технологических модулей при проведении геологоразведочных работ;
- комплектации нестационарных обогатительных установок типа «Первопроходец»;
- предварительной оценки месторождений и обработки промышленных проб;
- использования в составе комплексных обогатительных систем гравитационного обогащения.
Экономическая целесообразность
Экономическая эффективность российского центробежного концентратора АИ-350 обеспечивается не только конкурентной стоимостью оборудования, но и существенной экономией на эксплуатационных расходах. Отсутствие необходимости в дорогостоящих зарубежных комплектующих, оперативная поставка запасных частей отечественного производства и квалифицированное техническое сопровождение создают оптимальные условия для рентабельной работы гравитационного концентратора. Малотоннажный концентратор требует минимального потребления технологической воды (3–5 м3/ч) при высокой эффективности процесса.
При этом достигается значительно более низкая себестоимость операций и короткий срок окупаемости инвестиций. Российские золотодобытчики и геологоразведчики получают гарантийную и послегарантийную поддержку непосредственно на территории России, что обеспечивает доступность и оперативную поставку как центробежных концентраторов, так и запасных частей без зависимости от импорта.
Качество и контроль производства
Качество изготовления российского аналога подтверждается использованием современных материалов и передовых технологий производства, а также строгим контролем на всех этапах сборки. Каждый центробежный концентратор проходит испытания перед отгрузкой заказчику, что гарантирует соответствие всех параметров техническим требованиям и стандартам качества. Гарантийное и послегарантийное обслуживание гравитационного концентратора осуществляется силами российских специалистов, имеющих глубокие знания конструкции и опыт эксплуатации подобного оборудования.
Технические характеристики концентратора АИ-350
| Параметр | Значение |
|---|---|
| Производительность по твердому | до 15 т/ч |
| Производительность по пульпе | до 30 м3/ч |
| Плотность пульпы | до 65 % по твердому |
| Максимальный размер частиц | 2,5 мм (единичные до 6 мм) |
| Диапазон центробежной силы | 50 – 200 ед. G |
| Вес концентратора (нетто) | 450 кг |
| Габариты (Д × Ш × В) | 1380 × 1050 × 1206 мм |
| Мощность электродвигателя | 4 кВт |
| Требования к электропитанию | 380 В, 3 фазы, 50 Гц |
| Расход флюидизационной воды | до 5 м3/ч |
| Давление флюидизационной воды | 4 бар |
| Время разгрузки концентрата | 60 – 90 секунд |
| Вес концентрата за одну разгрузку | от 2 до 6 кг |
Преимущества российского центробежного концентратора
- Полная функциональная взаимозаменяемость с канадскими концентраторами iCON i350 и Falcon SB400;
- Компактность и мобильность конструкции гравитационного концентратора (вес 400 кг) – легко транспортируется при проведении опытно-промышленных и геологоразведочных работ;
- Доступная цена на российском рынке при сохранении высокого качества;
- Быстрое обслуживание и поддержка по всей территории России;
- Высокая эффективность извлечения свободного золота и других драгоценных металлов широкого диапазона крупности;
- Минимальное потребление технологической воды (3–5 м3/ч) и низкие эксплуатационные расходы;
- Автоматизированное управление с полным контролем параметров процесса;
- Надежность и долговечность благодаря использованию современных материалов;
- Простота интеграции в существующие технологические схемы без адаптеров и переделок;
- Быстрая окупаемость – до 2–3 месяцев при среднем объеме переработки.
Область применения
Центробежный концентратор АИ-350 успешно применяется в процессах гравитационного обогащения на:
- опытно-промышленных и геологоразведочных работах – для тестирования технологических схем и оценки месторождений;
- россыпных месторождениях – для извлечения из россыпей свободного золота широкого диапазона крупности в том числе тонкого и пластинчатого;
- золотоизвлекательных фабриках (ЗИФ) – для доизвлечения золота из хвостов доводочных операций;
- нестационарных обогатительных комплексах (НОК) – в составе модульных комплексных решений для мобильной переработки малых месторождений;
- техногенных месторождениях – при переработке лежалых хвостов и эфельных отвалов промприборов и шлихообогатительных фабрик и установок (ШОФ, ШОУ), а также золотоизвлекательных и обогатительных фабрик.
Малотоннажный центробежный концентратор АИ-350, как парило, используется в составе комплексных обогатительных систем вместе с мельницами, скрубберами, виброгрохотами и другим оборудованием.
Заказ и поставка центробежного концентратора АИ-350
Купить центробежный концентратор АИ-350, а также запасные части к нему и концентраторам iCON i350 и Falcon SB40 или получить подробную консультацию по выбору оборудования, комплексных решениях и специальных предложениях для вашего предприятия можно, обратившись к нашим специалистам любым удобным способом указанным на странице контакты.
Наши инженеры помогут подобрать оптимальное решение для вашего производства, рассчитают стоимость оборудования с учетом ваших требований и сроков поставки.
