Рудная мельница с приводом от автомобильных колёс – это надёжное оборудование, предлагаемое компанией «Алмазинтех – консультации и инжиниринг», для измельчения золотосодержащих руд, промпродуктов шлиходоводки и техногенного минерального сырья.
Технология основана на использовании пневматических автомобильных шин в качестве опорных и приводных элементов барабана (Pneumatic Tyre Drive, PTD), что позволяет отказаться от капитального фундамента, венцовой шестерни, цапф и крупногабаритных подшипников скольжения.
Мельницы МШР с приводом PTD – это российские аналоги канадских мельниц Sepro Tyre Drive Grinding Mills, адаптированные под реальные условия эксплуатации и задачи предприятий.
Принцип работы
В основу работы мельниц с приводом от автомобильных колёс положен фрикционный контакт пневматических шин с корпусом вращающегося барабана. Вращение обеспечивается независимыми мотор-редукторами, с установленными на них колёсами с грузовыми автомобильными шинами.
Конструкция мельниц PTD проста и надёжна. Барабан опирается не на массивные цапфы, а на пневматические колёса, которые одновременно выполняют функции опоры и привода.
Основные элементы конструкции:
- БАРАБАН МЕЛЬНИЦЫ
Цельносварной барабан из высококачественной стали с термической обработкой для снятия внутренних напряжений. Внутренняя поверхность защищена футеровкой – резиновой или металлической (марганцовистая сталь); - ОПОРНАЯ СИСТЕМА
Барабан опирается на 4-6 пневматических колёс (в зависимости от типоразмера), смонтированных на независимых мотор-редукторах. На колёса установлен корпус барабана мельницы, что обеспечивают его вращение за счёт фрикционного контакта; - СИСТЕМА ПРИВОДА
Каждая пара колес приводится во вращение от отдельного мотор-редуктора (конический или цилиндрический). Электродвигатели подключены через частотно-регулируемые приводы (ЧРП), что позволяет плавно регулировать скорость вращения барабана; - ЗАГРУЗКА И РАЗГРУЗКА
Исходный материал подаётся через торцевую загрузочную крышку в барабан. Разгрузка готового продукта осуществляется либо через решётку (тип МШР – мельница шаровая рудная с разгрузкой через решётку), либо центральным переливом (тип МШЦ – мельница шаровая с центральной разгрузкой) через торцевую разгрузочную крышку; - ФУТЕРОВКА И МЕЛЮЩИЕ ТЕЛА
Внутренняя поверхность барабана футерована резиновыми или металлическими плитами с лифтерами. В качестве мелющих тел используются стальные шары диаметром 40-100 мм по ГОСТ 7524-89; - РАМА И САЛАЗКИ
Мельница устанавливается на металлической раме или салазках, что позволяет обойтись без капитального железобетонного фундамента. Требуется только выровненная площадка; - СИСТЕМА УПРАВЛЕНИЯ
Шкаф управления с частотными преобразователями обеспечивает регулировку скорости вращения. Система мониторинга давления в шинах (TPMS) контролирует состояние пневматических колёс в реальном времени; - ДЕМПФИРОВАНИЕ ВИБРАЦИИ
Пневматические шины работают как амортизаторы, поглощая вибрацию и ударные нагрузки. Это снижает передачу динамических нагрузок на раму и площадку размещения мельницы, что увеличивает срок службы оборудования.
Регулируемые параметры процесса измельчения
- Скорость подачи материала на измельчение;
- Скорость вращения барабана (регулировка частотными преобразователями);
- Степень загрузки мелющими телами (35-45% объёма);
- Плотность и крупность питания;
- Давление в пневматических шинах (6-8 бар).
Эффективность работы определяется правильным подбором этих параметров и зависит от свойств перерабатываемого материала (крепость, плотность, влажность, абразивность).
Предлагаемые нами мельницы МШР и МШЦ обеспечивают требуемую степень измельчения при минимальных эксплуатационных затратах и высокой надёжности оборудования.
Одним из главных преимуществ PTD-мельниц является возможность установки без капитального фундамента.
Линейка оборудования
Мельница 1,2х2,3 м – компактная мельница для малых предприятий
Компактная мельница производительностью 1-2 т/ч. Предназначена для небольших золотодобывающих предприятий, опытно-промышленных испытаний, геологоразведочных работ. Идеально подходит для переработки крупнообъемных проб.
Мельница 1,5х3,0 м – универсальное решение
Мельница производительностью 2-5 т/ч. Универсальное решение для небольших обогатительных фабрик, шлиходоводочных установок, а также модульных и мобильных ЗИФ.
Мельница 2,1х4,0 – для нестационарных комплексов
Высокопроизводительная мельница производительностью 5-10 т/ч. Предназначена для установки в циклах измельчения нестационарных обогатительных комплексах средней производительности.
Мельница 2,1х6,0 м – высокопроизводительная мельница
Мельница производительностью 10-20 т/ч. Предназначена для установки в циклах измельчения обогатительных и золотоизвлекательных фабриках, доизмельчения продуктов шлиходоводочных установок и техногенных месторождений, а так же высокопроизводительных нестационарных обогатительных комплексах.
Технические характеристики мельниц с приводом PTD
| Типоразмер мельницы | 1223 | 1530 | 2140 | 2160 |
| Производительность по твердому, т/ч | 0,5-4,6 | 2,6-6,9 | 6,2-32,0 | 8,3-46,2 |
| Диаметр барабана, м | 1,2 | 1,5 | 2,1 | 2,1 |
| Длина барабана, м | 2,3 | 3,0 | 4,0 | 6,0 |
| Максимальный размер питания, мм | 10-15 | 10-15 | 20-25 | 20-25 |
| Вес мельницы (нетто), т | 5,6 | 8,0 | 18,4 | 28,5 |
| Мощность привода, кВт | 37 | 88 | 220 | 330 |
| Степень загрузки шарами, % | до 45 | до 45 | до 35 | до 35 |
Области применения

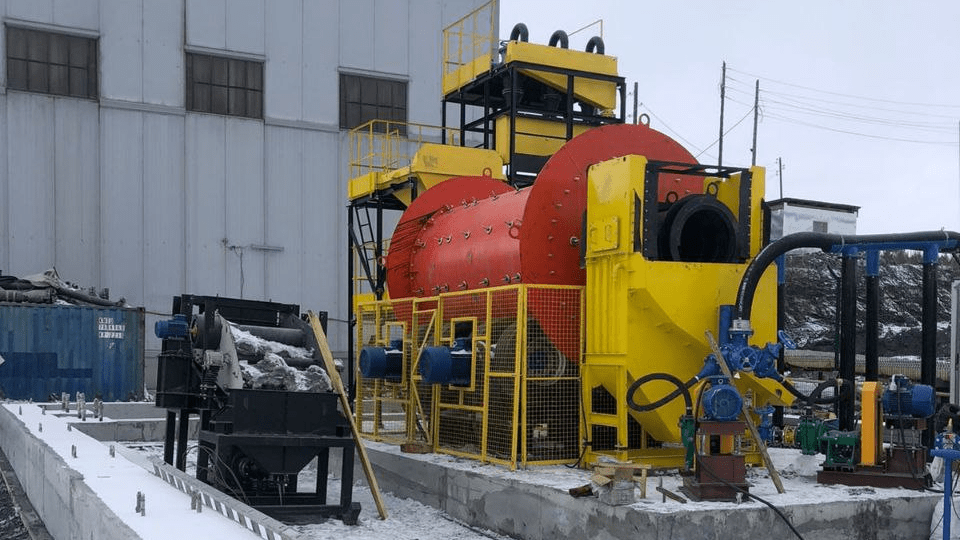

1. Обогатительные фабрики
Основной областью применения мельниц с приводом от автомобильных колёс является установка в циклах измельчения обогатительных и золотоизвлекательных фабрик.
Мельницы используются для измельчения руды в замкнутом цикле с гидроциклонами или классификаторами, что позволяет:
- Снизить энергозатраты на измельчение;
- Уменьшить капитальные затраты на строительство (нет фундамента);
- Повысить КИО (нет цапф и венцовых шестерен);
- Сократить сроки запуска фабрики.
Наиболее распространенные схемы:
- Одностадийное измельчение в замкнутом цикле модульных и мобильных фабрик;
- Двух стадиальное измельчение обогатительных фабрик 300-400 тыс.т руды в год;
- Измельчение известняка в циклах приготовления известкового молока.
2. Шлихообогатительные установки
Мельницы эффективно применяются на стадии доводки шлиховых продуктов при переработке делювиальных месторождений золота. После первичной гравитационной концентрации в составе шлихов часто остаются сростки золота с кварцем и сульфидами.
Использование барабанных мельниц позволяет осуществить деликатное доизмельчение промпродуктов без переизмельчения свободного металла, что способствует вскрытию золота и повышению его извлечения на последующих стадиях шлиходоводки.
3. Переработка техногенных месторождений
Мельницы с приводом PTD успешно применяются при переработке:
- Лежалых и текущих хвостов обогатительных фабрик;
- Отвалов шлиходоводочных установок;
- Отсевов после кучного выщелачивания;
- Других техногенных образований.
Возможность установки без капитального фундамента позволяет размещать оборудование в непосредственной близости к сырью, минимизируя транспортные расходы. После отработки участка мельница может быть демонтирована и перемещена на новую площадку.

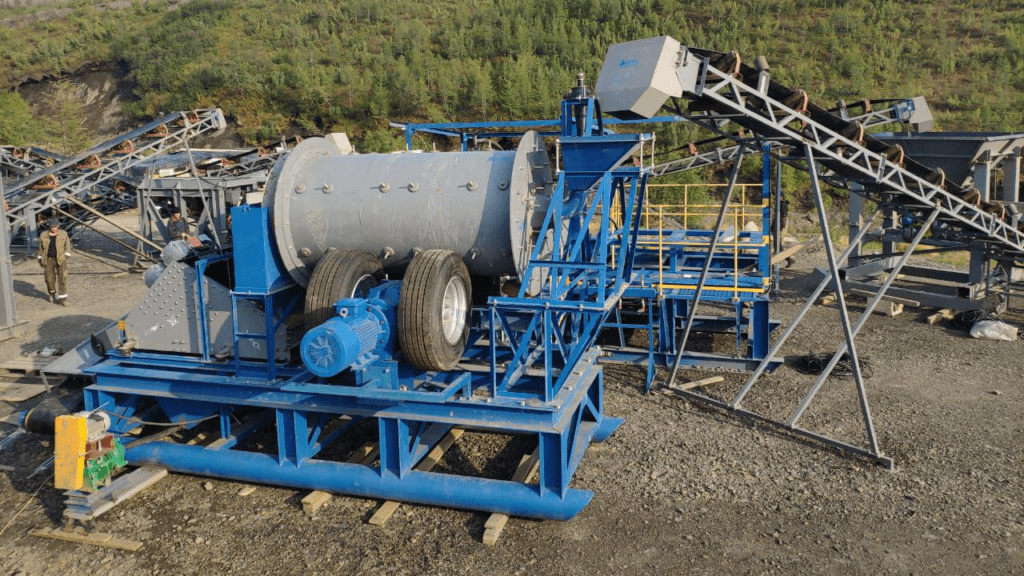

4. Опытно-промышленные испытания
Компактные мельницы МШР-1223 и МШР-1530 применяются для:
- Переработки крупнообъемных геологических и технологических проб;
- Проведения опытно-промышленных испытаний;
- Отработки технологических схем обогащения.
Мобильность оборудования, быстрый монтаж и возможность изменения режимов работы делают такие мельницы удобным инструментом для геологоразведочных работ и подбора оптимальных параметров измельчения.
5. Нестационарные обогатительные комплексы
Мельницы с приводом PTD являются базовым оборудованием для нестационарных обогатительных комплексов (НОК) производительностью до 40-50 т/ч.
Отсутствие требований к капитальному фундаменту, модульная конструкция и возможность контейнерной перевозки делают такие мельницы оптимальным выбором для:
- Удалённых месторождений с ограниченной инфраструктурой;
- Сезонных производств;
- Месторождений с коротким сроком отработки (до 5 лет);
- Проектов с жёсткими сроками запуска (менее 6 месяцев).
Преимущества мельниц с приводом от автомобильных колёс
- Отсутствие капитального фундамента – установка на раме или салазках;
- Импортозамещение – полный аналог Sepro Tyre Drive Mills;
- Простота конструкции – нет венцовой шестерни, цапф и сложных передач;
- Доступность запчастей – используются стандартные грузовые шины;
- Быстрый монтаж – 5-10 дней против 2-4 месяцев для традиционных мельниц;
- Мобильность – возможность оперативного демонтажа и перемещения;
- Высокая надёжность – коэффициент готовности 96-98 %;
- Низкие эксплуатационные затраты – простое обслуживание;
- Снижение вибрации – пневматические шины работают как амортизаторы.
Использование мельниц с приводом PTD позволяет сократить капитальные затраты на 30-50% и ускорить запуск производства в 3-5 раз по сравнению с традиционными стационарными мельницами МШР на цапфах.
Купить мельницу с приводом от автомобильных колёс
Вам нужна рудная мельница с приводом от автомобильных колес? Мы рассчитываем и изготавливаем мельницы для измельчения руд и техногенного сырья с учетом технологических свойств, производительности и требований заказчика.
Свяжитесь с нами для расчета и подбора мельницы, а также разработки технологической схемы.
