Модульная нестационарная золотоизвлекательная фабрика ЗИФ «Первопроходец»: измельчение, классификация и трёхстадиальная винтовая сепарация – это полный цикл гравитационного обогащения минерального сырья из технологических блоков на рамах-салазках без химических реагентов с производительностью 10–20 т/ч и крупностью исходного материала 5–10 мм.
Концепция мобильных золотоизвлекательных установок «Первопроходец» без использования реагентов была сформирована командой Addrecovery.ru и предложена для практической реализации ещё в 2018 году.
Проект с применением винтовых сепараторов был реализован нами в Амурской области в 2023 году совместно с НПК «Спирит». Команда Addrecovery.ru выступила разработчиком технологической схемы, выполнила подбор оборудования, разработала конструкторскую и эксплуатационную документацию, а также осуществляла техническое сопровождение размещения заказов и изготовления оборудования и модулей установки.
Реализация проекта стала результатом совместной работы нескольких команд.

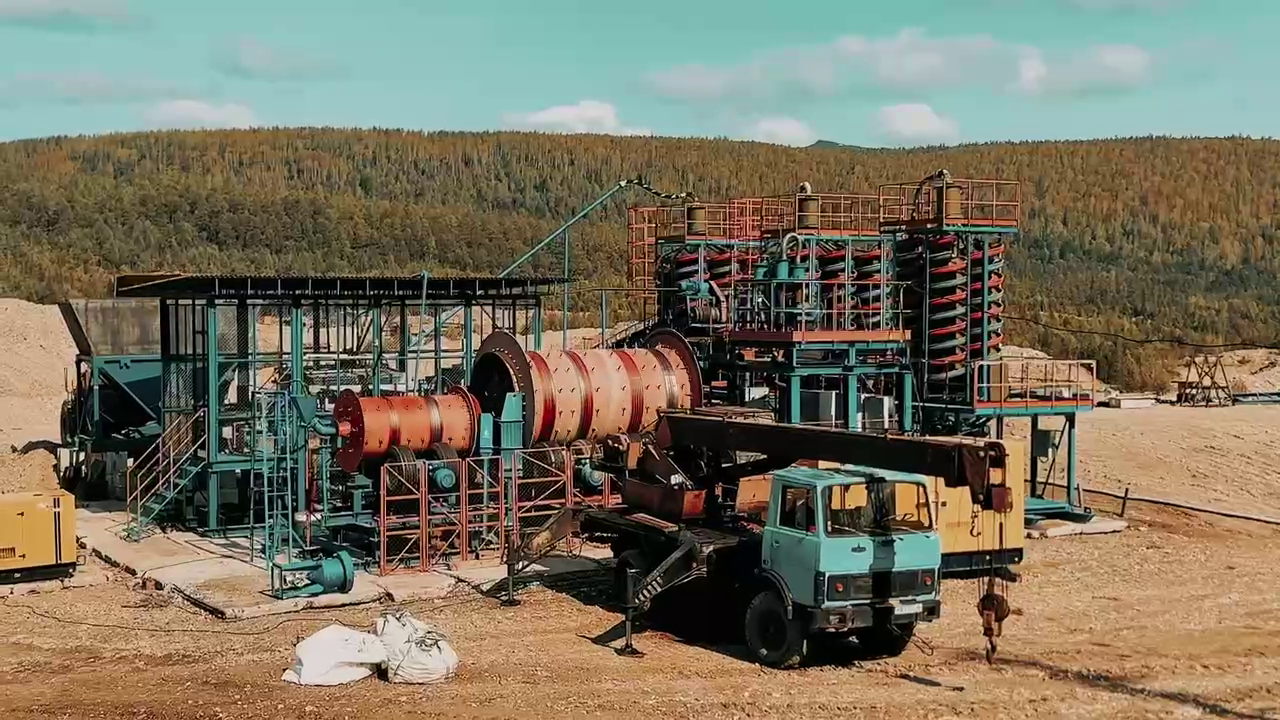

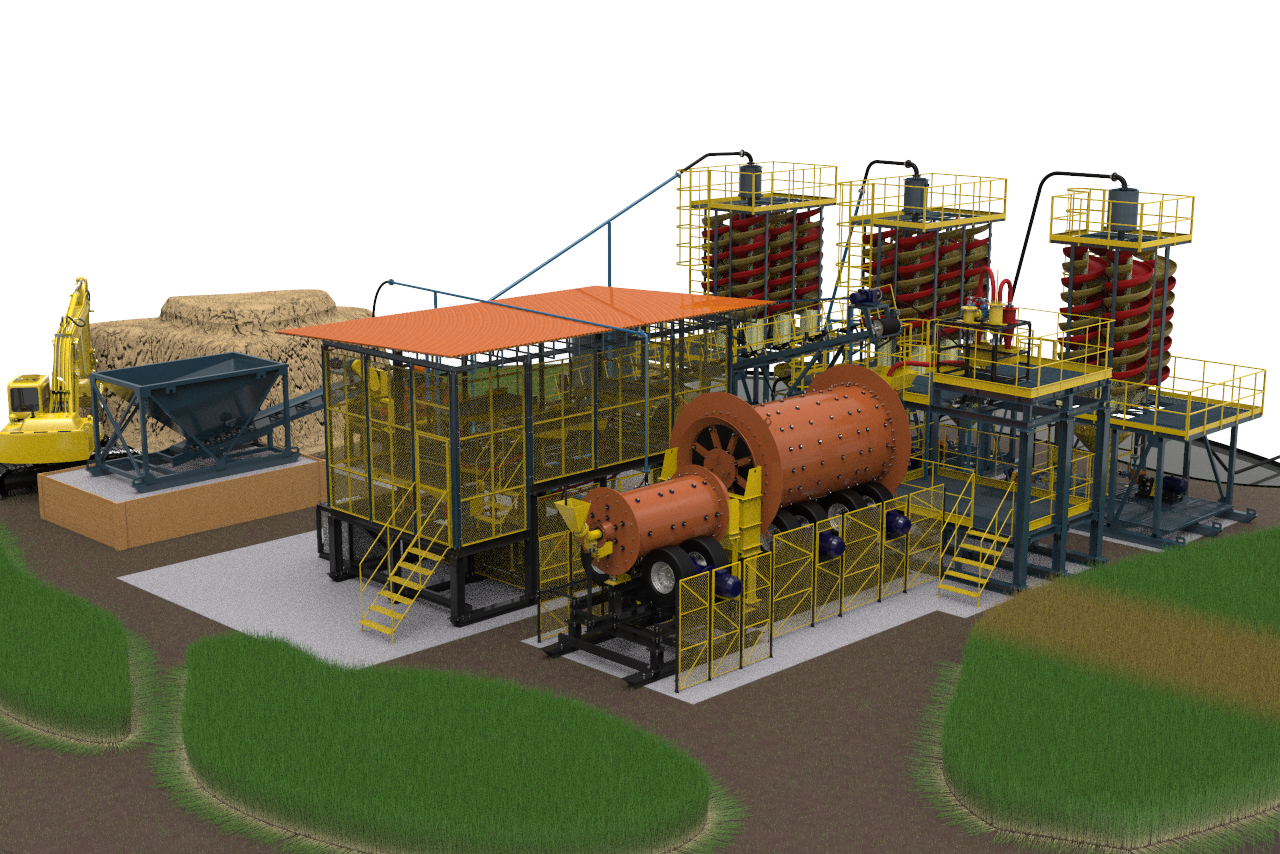

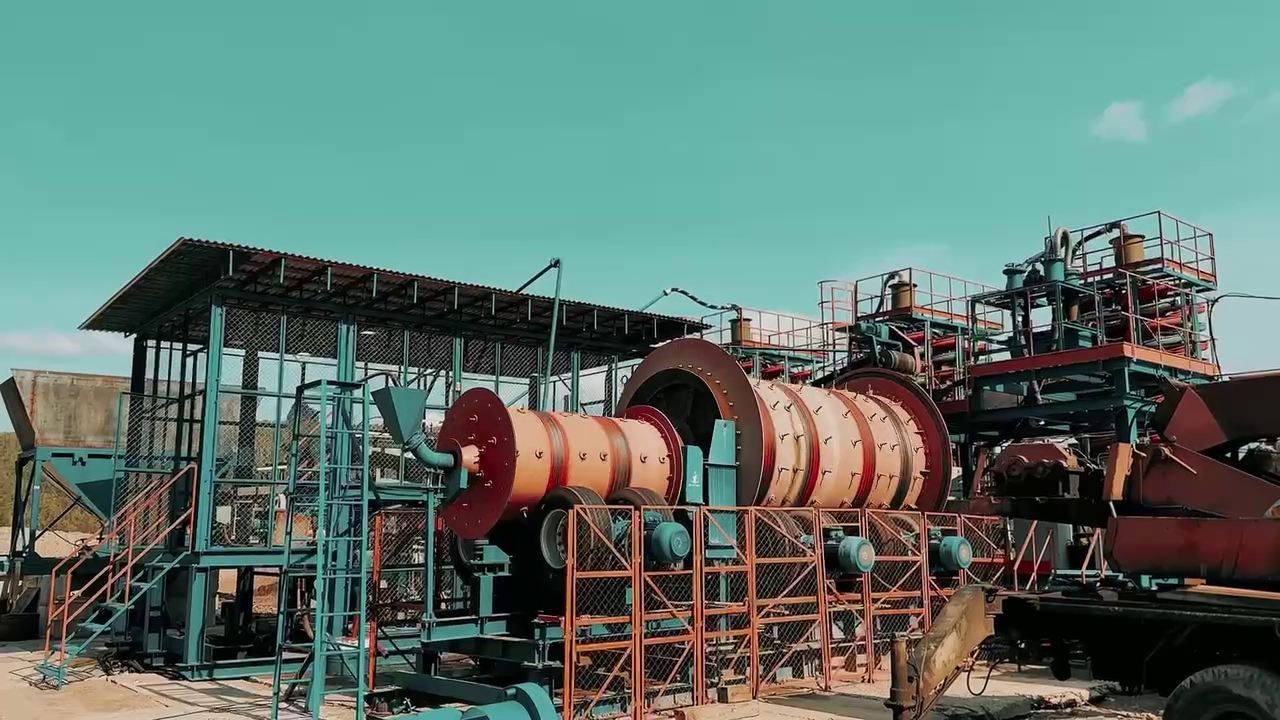

«Первопроходец» с винтовой сепарацией – комплектная нестационарная модульная ЗИФ, готовая к сезонной работе на открытой площадке или круглогодичной эксплуатации в ангаре. Золотоизвлекательная фабрика перерабатывает дробленую руду крупностью до 5–10 мм, извлекая золото исключительно гравитационными методами – винтовой сепарацией и концентрацией на столах.
Путь руды – от бункера до золотой головки:
- Загрузка и подача Дробленая руда (5–10 мм) загружается погрузчиком в бункер-питатель объёмом 8 м³. Частотно-регулируемый привод и конвейерные весы обеспечивают стабильную подачу до 20 т/ч.

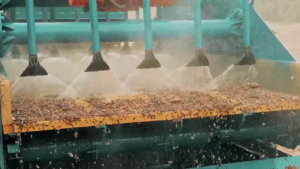

- Предварительное грохочение Высокочастотный грохот с полиуретановыми панелями делит материал по 1,5–2 мм: подрешётный – на обогащение, надрешётный – конвейером в мельницу на измельчение.
Высокочастотный грохот с промывкой материала - Измельчение Шаровая мельница с опорой и приводом от автомобильных колес с разгрузкой через решётку измельчает материал до крупности раскрытия золотин. Разгрузка мельницы возвращается на грохот – замкнутый цикл гарантирует стабильную крупность питания первой стадии винтовой сепарации. Пески гидроциклонирования промпродукта направляются в мельницу для доизмельчения.

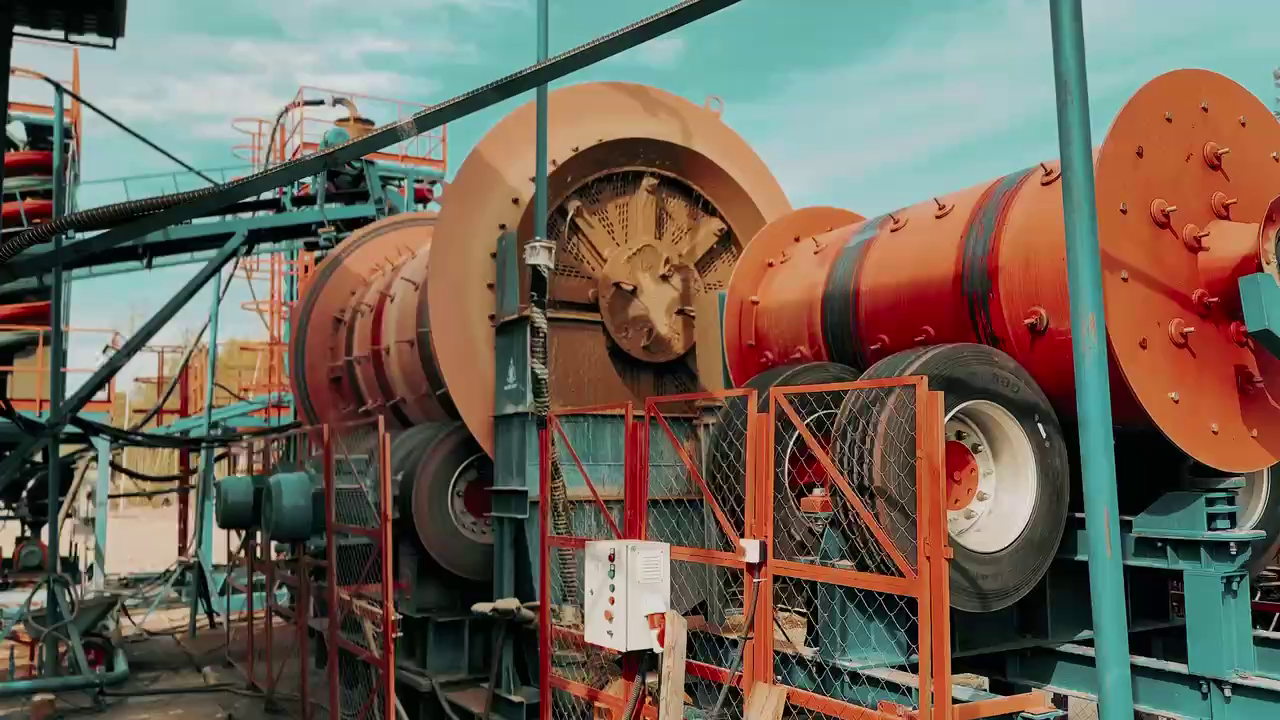

Мельницы с приводом от автомобильных колес - I стадия – основная винтовая сепарация Блок из винтовых сепараторов разделяет пульпу на концентрат и хвосты. Тяжёлая фракция (концентрат) поступает на доводку, хвосты – на контрольную вторую стадию.
- II стадия – контрольная винтовая сепарация Аналогичный блок из винтовых сепараторов перечищает хвосты I стадии, повышая полноту извлечения. Концентрат объединяется с продуктом I стадии, промпродукт направляется на классификацию в гидроциклонах цикла измельчения, хвосты (шламовая часть) – на III стадию. III стадия – извлечение мелкого золота и золотоносных сульфидов Винтовые шлюзы осуществляют извлечение мелкого золота и золотоносных сульфидов из хвостов второй стадии и слива гидроциклонов.

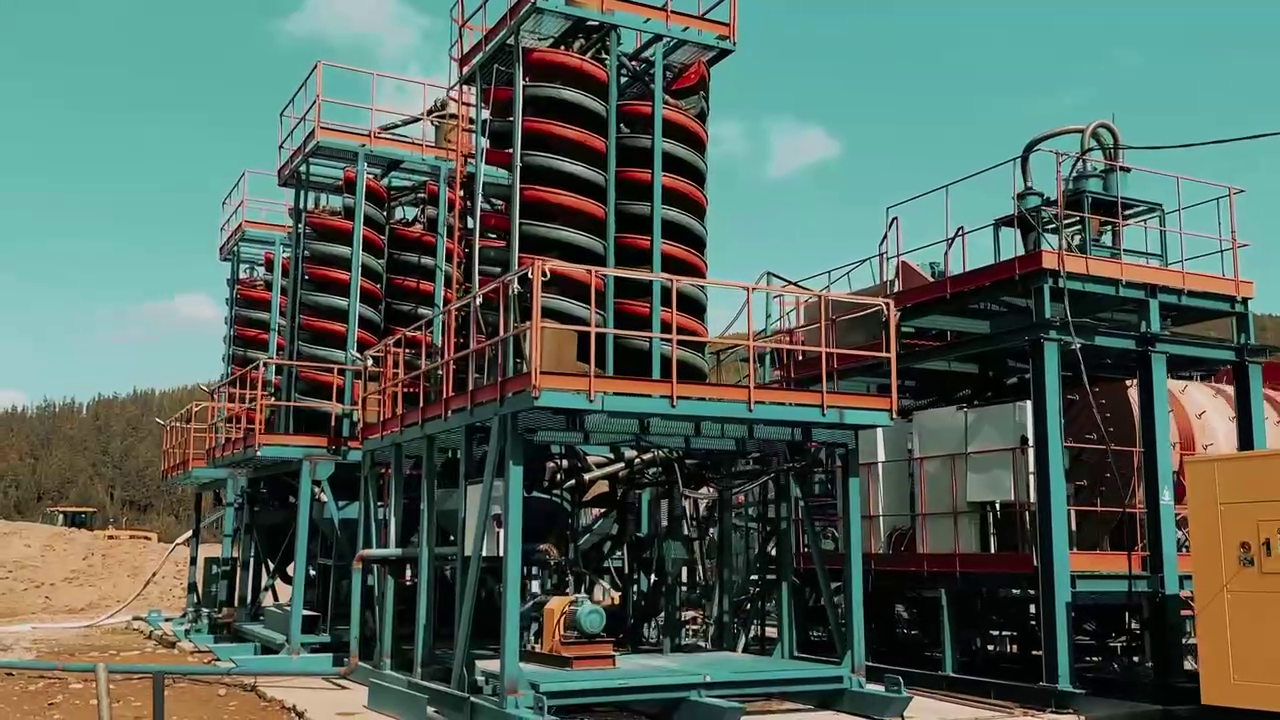

Винтовые сепараторы - Доводка на концентрационных столах Четыре стола СКО сокращают массу черновых концентратов и повышают качество. Результат: золотая головка, золотосодержащий концентрат и хвосты доводки.

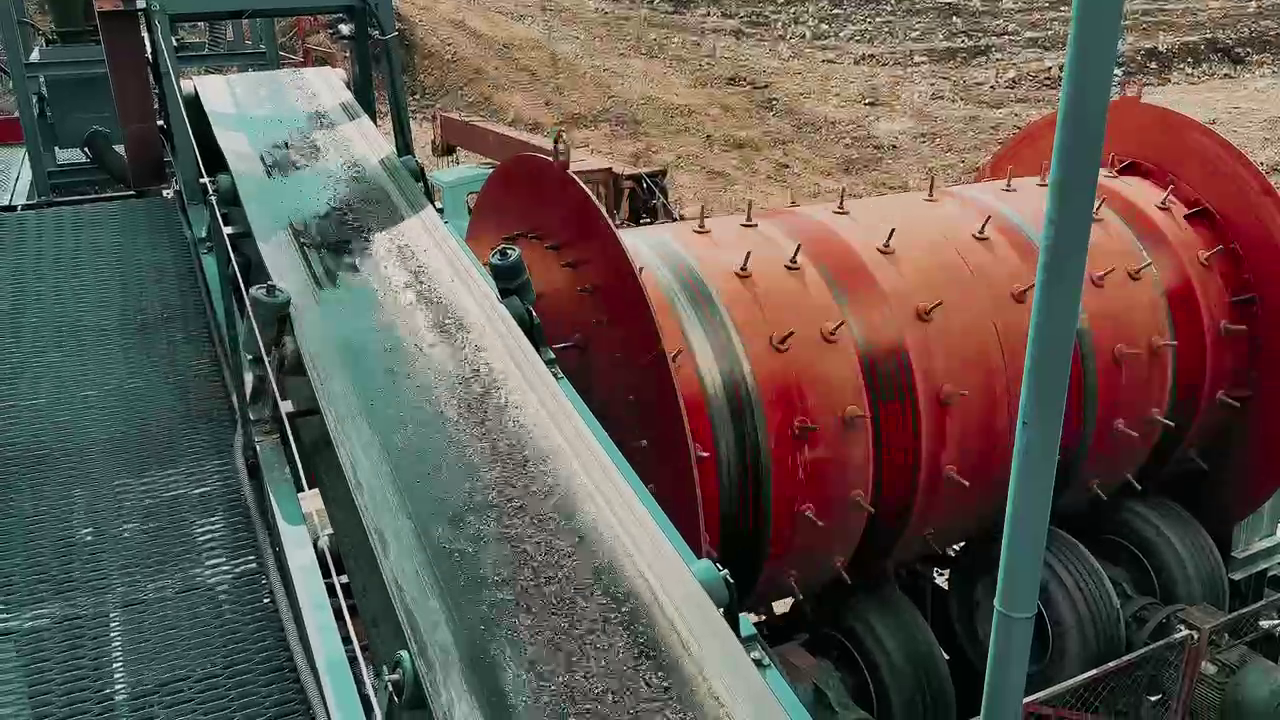

- Доизмельчение хвостов доводки Хвосты доводки возвращаются на первую стадию обогащения после доизмельчения в мельнице участка доводки.
Традиционная золотоизвлекательная фабрика требует капитального проектирования, фундаментов и подключения к сетям, занимая 12–24 месяцев. Модульная золотоизвлекательная фабрика «Первопроходец» на салазках сокращает путь от решения до первого золота до 4–6 месяцев. Преимущества модульной ЗИФ«Первопроходец»:
- Минимальные капитальные затраты. Не требуется капитальное строительство и центральные сети – достаточно выровненной площадки, генератора (380В / 3Ф / 50 Гц) и источника технической воды.
- Производительность и масштабируемость. Номинальная производительность – до 20 т/ч. За стандартный сезон перерабатывается более 55 000 т, за год более 150 000 т. Мощность легко увеличивается параллельными линиями без изменения схемы.
- Мобильность и ликвидность. Комплекс можно быстро перебазировать на новый участок, поэтому он не привязан к одному месторождению. Капитальные затраты превращаются в многоразовый актив.
- Быстрый ввод. Монтаж сводится к расстановке блоков, соединению пульповодов и подключению кабелей; пусконаладка занимает дни, позволяя получать доход уже в первый сезон.
- Экологическая совместимость. Отсутствие химических реагентов упрощает лицензирование и снижает расходы: не нужны цианиды, специальные хвостохранилища и сложная утилизация.
Как результат золотоизвлекательная фабрика «Первопроходец» подходит для освоения малых и средних месторождений, а также для опытно-промышленной переработки перед строительством стационарной фабрики, сохраняя гибкость под особенности каждого проекта.
Наши специалисты готовы не только проконсультировать вас, в выборе необходимого технологического оборудования и организации участка для золотодобычи, но и разработать для вас комплект документации необходимый для самостоятельной сборки обогатительной установки. В состав этого комплекта в том числе входит:
- Разработка схемы цепи аппаратов и водношламовой схемы, в том числе с центробежными концентраторами;
- Расчет основного технологического и вспомогательного оборудования;
- Заказная спецификация с указанием технических характеристик, производителей и актуальных цен;
- Комплект установочных чертежей и эксплуатационных документов.
По всем интересующим вас вопросам вы можете обратиться к нашим специалистам, как по электронной почте, так и через форму обратной связи на странице контакты.
